日本精工(AVENIR LENS)与普通镜头(CCTV LENS)电动变焦镜头的连线说明
双击自动滚屏 发布者:AVENIR LENS 精工镜头 发布时间:2012-3-13 阅读:2457

变焦镜头的后焦调整方法

1、拧松摄像机与镜头的后焦调节环固定螺丝;
2、调整变焦镜头到最大远摄位置,用镜头上的聚焦环来设定焦点(大概10米远目标),直到图像最清晰;
3、调整变焦镜头到最大广角(WIDE短焦,此时镜头毫米数最小,通过摄像机看到的物体也最小)位置,旋转后焦调节环,直到图像最清晰;
4、重复步骤2和3,直到从远摄镜头转换到广角镜头时图像保持在焦点位置。设定完成后,拧紧后焦调节环。
注意:在进行后像焦调节的时候,请务必保证镜头的光圈在最大打开位置 (目的是缩小景深,以准确找到成像焦点),否则将会出现在光线较强的环境时,图像清晰,而在光线较暗的环境时,图像模糊。

仅适用于原装精工镜头

三可变镜头(原装精工镜头)

红、黑为一组,控制变焦

蓝、绿为一组,控制聚焦

灰、白为一组,控制光圈

两可变镜头(原装精工镜头)

红、黑为一组,控制变焦

蓝、绿为一组,控制聚焦

国产电动镜头连接

三可变镜头

黄、绿为一组,控制变焦

黑、棕为一组,控制聚焦

红、白为一组,控制光圈

两可变镜头

黄、绿为一组,控制变焦

黑、棕为一组,控制聚焦

备注:如接解码板的COM口,需要将每组的公共线并一起接入,其它线接入对应的功能口。如果是视频驱动镜头,另外一根四芯线为光圈控制线,需要按摄像机的说明进行连接。

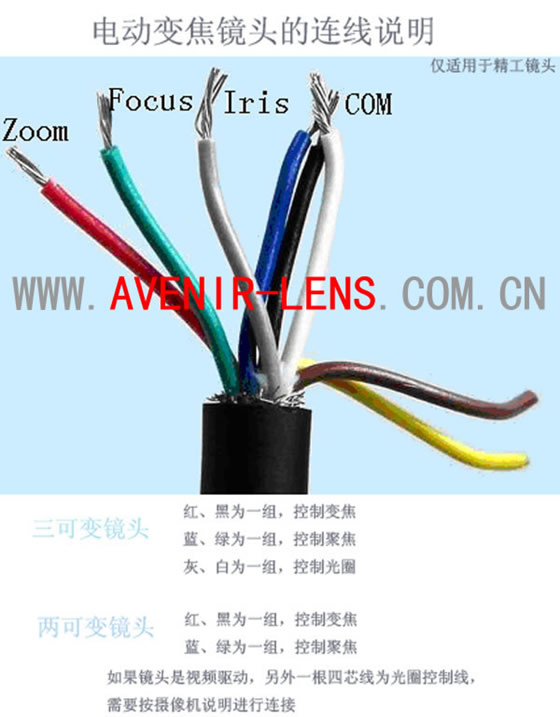

电动变焦镜头的连线说明---AVENIR CCTV LENS
点击新窗口打开大图

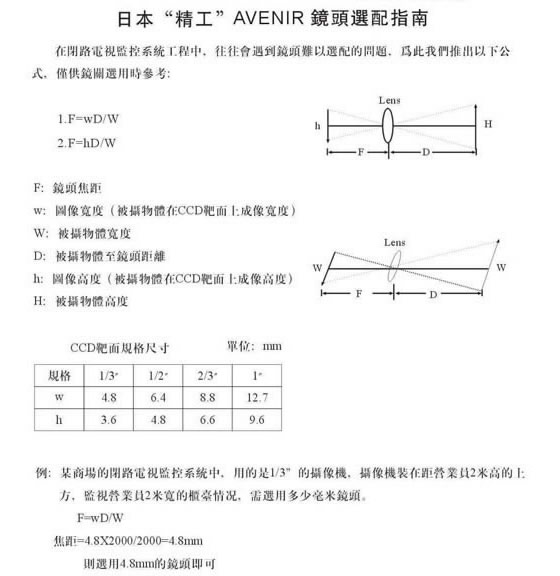

日本"精工"AVENIR镜头选配指南---AVENIR CCTV LENS
点击新窗口打开大图
